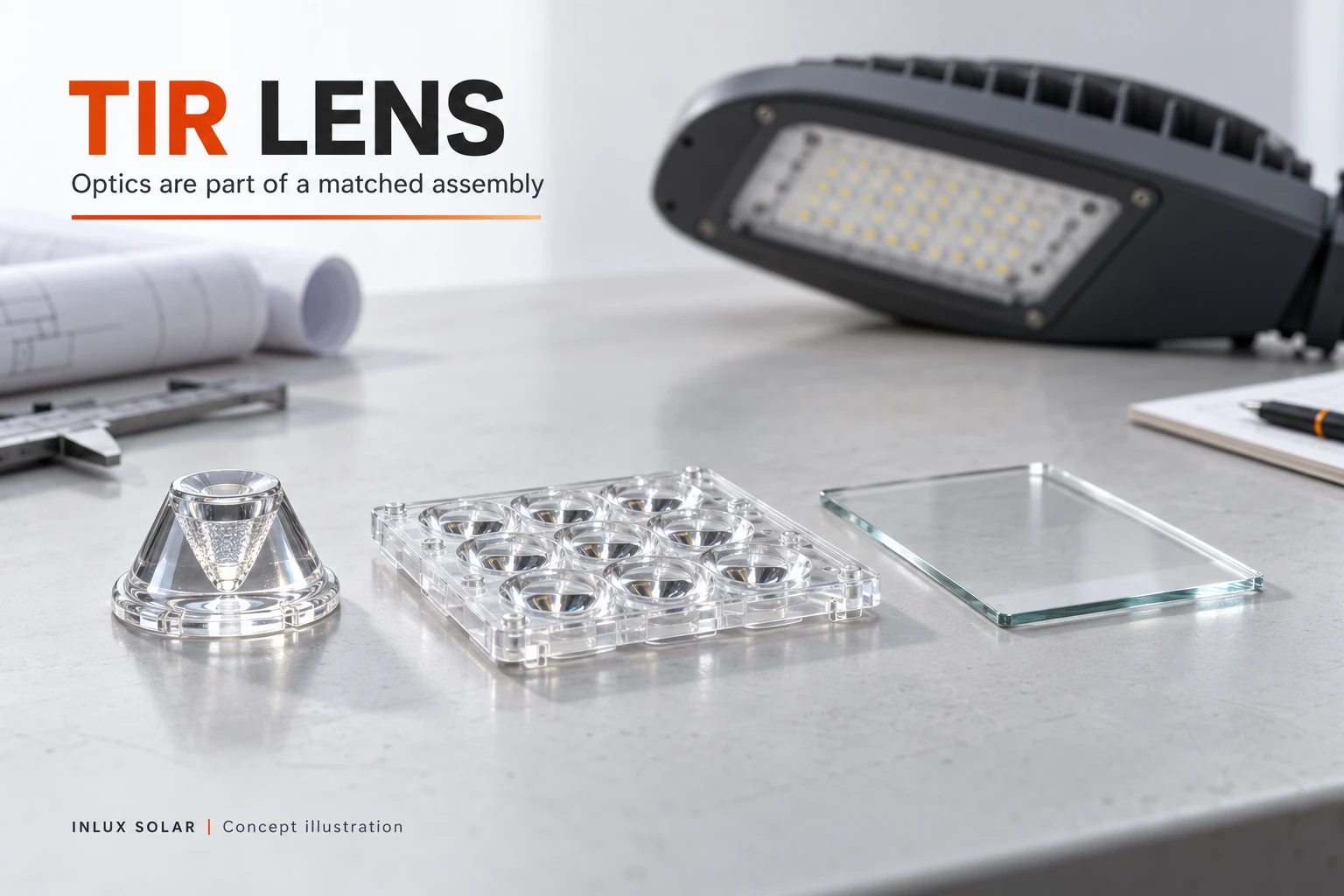

Kanta TIR ialah optik sekunder yang menggunakan pantulan dalaman penuh untuk mengarahkan semula cahaya LED. Bagi luminair luar, pembelian kanta bukan sekadar memilih sudut alur: optik mesti sepadan dengan LED, susunan pemasangan dan luminair lengkap. Penutup lut sinar, pemantul dan kanta TIR ialah komponen berbeza, walaupun pembekal kadangkala memanggil ketiga-tiganya secara umum sebagai «kanta».
Oleh Inlux Solar Engineering Team. Panduan ini membantu pembeli projek menentukan pemasangan optik dan skop penggantian untuk pencahayaan jalan, lampu jalan solar dan kawasan parkir komersial. Ia bukan pengiraan reka bentuk kanta, prosedur pengubahsuaian di tapak atau pernyataan bahawa semua model Inlux menggunakan teknologi optik yang sama.
Mulakan dengan komponen yang sebenarnya dibeli
Sebut harga «penggantian kanta LED» mungkin merujuk kepada optik acuan berasingan, tatasusunan kanta, tingkap pelindung luar atau modul lengkap LED dan optik. Tawaran ini tidak boleh saling menggantikan begitu sahaja. Nyatakan pemasangan yang dibekalkan sebelum membandingkan harga unit, kemudian kenal pasti bahagian yang kekal dalam luminair sedia ada dan yang akan diganti.
Dalam panduan kanta TIR, pengeluar optik LEDiL menerangkan bahawa optik TIR boleh dibekalkan secara individu atau dalam tatasusunan. Panduan itu turut menunjukkan bahawa prestasi bergantung pada padanan kanta dan LED serta format pelekap berbeza-beza. Prinsip komponen ini tidak mengenal pasti optik yang dipasang pada lampu Inlux tertentu.
| Item dalam sebut harga | Perkara yang perlu dibezakan pembeli | Perkara yang tidak dibuktikan oleh nama semata-mata |
|---|---|---|
| Kanta TIR individu | Satu elemen optik dan kaedah pelekap yang ditentukan | Keserasian dengan sebarang LED berkuasa hampir sama |
| Tatasusunan kanta | Beberapa elemen optik dalam satu pemegang atau komponen acuan | Padanan jarak antara LED, orientasi atau dimensi mekanikal |
| Pemantul | Komponen atau pemasangan optik pemantul | Taburan setara dengan kanta yang mempunyai sudut utama dinyatakan hampir sama |
| Tingkap atau penutup pelindung | Komponen lut sinar luar dan pengedap yang berkaitan | Fungsi optik yang sama seperti kanta dalaman |
| Modul optik lengkap | Papan LED, optik, perkakasan dan pengedap yang benar-benar disertakan | Bahawa pemasangan atau kelulusan luminair lengkap turut disertakan |
Minta pembekal menyatakan sempadan penggantian dalam sebut harga. Jika kontraktor membekalkan luminair lengkap, pembeli biasanya memerlukan pengesahan konfigurasi yang diluluskan dan skop servis, bukannya senarai komponen optik berasingan yang dianggap saling boleh tukar. Pertanyaan pada peringkat komponen memerlukan semakan antara muka lebih terperinci berbanding pertanyaan lampu lengkap.
Kanta TIR berbanding pemantul: jangan pilih berdasarkan teknologi sahaja
Kanta TIR mengarahkan semula cahaya melalui gabungan pembiasan dan pantulan dalaman. Pemantul mengarahkan semula cahaya yang sampai ke permukaan pemantulnya. Tiada satu pun nama ini membuktikan bahawa luminair siap memenuhi taburan yang diperlukan untuk jalan atau parkir. Kanta untuk sorotan sempit tidak semestinya sesuai bagi tugas pencahayaan luar yang luas.
LEDiL menerangkan kemungkinan kelebihan kawalan alur bagi optik TIR berbanding pemantul dalam aplikasi tertentu. Ini bukan bukti bahawa setiap produk TIR lebih baik daripada setiap produk pemantul. Perolehan perlu membandingkan prestasi luminair siap yang ditawarkan, susunan fizikal dan kebolehservisannya, bukan memberikan kontrak hanya kerana terdapat singkatan TIR.
Pisahkan keputusan ini daripada semakan susun atur. Panduan Inlux mengenai CCT, CRI dan sudut alur merangkumi konteks pemilihan pencahayaan yang lebih luas. Di sini, soalannya lebih khusus: bolehkah komponen optik dikenal pasti, dipasang dan diservis tanpa mengubah pemasangan yang diluluskan secara tersirat?
Keserasian bukan sekadar dimensi luar
Antara muka pertama ialah padanan LED dengan optik. Rekod pakej LED yang tepat atau rujukan enjin cahaya yang diluluskan, bukan sekadar «SMD», «LED berkuasa tinggi» atau nilai watt. Komponen yang muat secara fizikal di sekeliling pemancar masih boleh tidak sepadan secara optik. Jika pembekal menukar pakej LED tetapi mengekalkan kod kanta, tanya sama ada padanan itu masih diluluskan bagi konfigurasi yang ditawarkan.
Antara muka seterusnya ialah mekanikal. Bagi tatasusunan, semak kedudukan LED berbanding optik, datum pelekap, kelegaan di sekitar komponen dan kaedah penahanan yang dimaksudkan. Panjang dan lebar keseluruhan yang sama tidak membuktikan hubungan ini. Jangan arahkan kontraktor menggerudi, memotong, melekatkan atau memaksa optik masuk berdasarkan artikel atau gambar katalog.
Orientasi ialah isu berasingan. Taburan tidak simetri berkaitan dengan arah jalan, laluan atau kawasan parkir. Maklumat serahan perlu menjelaskan tanda orientasi yang berkaitan dan cara mengenal pasti pemasangan yang diluluskan. Lampu yang menyala selepas dipasang tidak dengan sendirinya membuktikan orientasi optiknya betul.
Akhir sekali, tentukan hubungan antara optik, tingkap luar dan pengedap. Sesetengah reka bentuk menggabungkan fungsi yang diasingkan oleh reka bentuk lain. Jangan anggap penutup luar boleh ditanggalkan kerana tatasusunan dalaman kelihatan tahan cuaca. Dakwaan perlindungan berkaitan terpakai pada pemasangan yang dinyatakan dan syaratnya, bukan hanya kelutsinaran atau ketebalan satu komponen.
Semak kesesuaian bahan, bukan kedudukan umum semua plastik
Tawaran mungkin menamakan polimer optik, silikon atau kaca, tetapi nama bahan hanyalah sebahagian daripada keputusan. Tanya komponen tepat yang diterangkan serta sekatan operasi, persekitaran dan pembersihan yang terpakai padanya dalam lampu yang dibekalkan. Dakwaan bahan bagi tingkap luar tidak boleh digunakan untuk optik dalaman tanpa pengesahan.
Masukkan keserasian penyelenggaraan dalam sebut harga. Kenal pasti kaedah pembersihan yang dibenarkan, sekatan pengendalian dan sama ada komponen optik boleh diservis di tapak. Jangan anggap pencuci yang diluluskan untuk perumah luminair sesuai bagi permukaan lut sinarnya. Jika komponen tidak dimaksudkan untuk penggantian di tapak, bandingkan kos dan ketersediaan modul gantian yang diluluskan.
Bagi projek solar, nilai antara muka yang sama dalam rangkaian lampu jalan solar All-in-One serta seni bina alternatif dalam rangkaian lampu jalan solar All-in-Two. Nama seni bina ini menerangkan susunan sistem; ia tidak membuktikan bahan kanta tertentu, keserasian sejagat alat ganti atau kelebihan prestasi optik.
Bandingkan kit optik dengan sempadan bekalan yang sama
Pertimbangkan pesanan hipotesis untuk 20 kedudukan penggantian. Tawaran A membekalkan 20 tatasusunan berasingan. Tawaran B membekalkan 20 modul sepadan yang merangkumi papan LED, optik dan perkakasan penahanan yang dinyatakan. Kuantitinya sama, tetapi skop kerja berbeza. Contoh ini ialah perbandingan pembelian, bukan tawaran alat ganti Inlux atau cadangan menggantikan komponen yang masih boleh digunakan.
Untuk membandingkan tawaran, senaraikan komponen yang dikekalkan, kerja yang diperlukan, penyedia servis yang bertanggungjawab dan pemeriksaan selepas servis. Nyatakan dengan jelas item yang tidak tersedia atau dikecualikan. Optik berasingan bukan pembaikan lengkap jika kerosakan sebenar pada papan LED, tingkap atau pengedap; diagnosis dan pembaikan mesti mengikut proses servis khusus produk.
| Medan pesanan | Arahan perolehan yang berguna |
|---|---|
| Identiti luminair | Rekod model, varian serta semakan atau rujukan siri yang tersedia dengan tepat |
| Identiti optik | Nyatakan rujukan optik atau modul yang diluluskan dan nama taburan |
| Komponen yang disertakan | Bezakan optik berasingan, pemegang, papan LED, tingkap, pengedap dan pengikat |
| Sempadan servis | Nyatakan pelaksana penggantian yang diluluskan dan kerja yang dikecualikan |
| Kawalan penggantian alternatif | Wajibkan semakan sebelum optik, pakej LED atau modul lain dibekalkan |
| Kebolehkesanan penghantaran | Kaitkan label bungkusan dan rujukan komponen dengan pesanan |
Jangan tetapkan peratusan sejagat alat ganti tanpa andaian penyelenggaraan dan bekalan projek. Stok kecil varian yang salah tidak menyokong kesinambungan servis. Bagi kumpulan lampu bercampur, asingkan konfigurasi berkaitan dalam pesanan supaya alat ganti tidak dipilih hanya mengikut rupa, kuasa nominal atau tarikh tiba.
Pisahkan pemeriksaan barang masuk daripada penerimaan prestasi optik
Pemeriksaan barang masuk boleh menyemak identiti, kuantiti, keadaan bungkusan dan kerosakan yang kelihatan tanpa mendakwa mengukur prestasi alur. Simpan label pembekal bersama rekod bahan dan tandakan penggantian alternatif yang belum diluluskan sebelum pemasangan. Jangan buka pemasangan optik berpengedap hanya untuk mengira komponen dalaman jika di luar prosedur penerimaan yang diluluskan.
Selepas komponen gantian dipasang, pemeriksaan servis khusus produk dan pemeriksaan penerimaan projek yang berkenaan masih diperlukan. Pelan perolehan perlu menamakan pihak bertanggungjawab. Pemeriksaan visual bahawa lampu «menyala» dan penilaian prestasi optik yang diluluskan menjawab soalan berbeza; jangan rekod satu sebagai yang lain. Gunakan panduan fotometri dan pengukuran pencahayaan untuk istilah pengukuran, bukannya mencipta ambang penerimaan baharu di sini.
Jika komponen alternatif mengubah enjin cahaya atau konfigurasi optik, kendalikannya sebagai semakan konfigurasi, bukan kemas kini pentadbiran nombor komponen. Kekalkan kebolehkesanan kelulusan asal dan keputusan penggantian. Jangan anggap keputusan fotometri lama mewakili padanan baharu hanya kerana perumah dan label kuasa input tidak berubah.
Soalan lazim
Apakah maksud TIR pada kanta LED?
TIR bermaksud pantulan dalaman penuh. Kanta TIR menggunakan kesan optik ini bersama pembiasan untuk mengarahkan cahaya LED. Istilah itu menerangkan cara mengawal cahaya, bukan spesifikasi lengkap luminair luar atau jaminan bentuk alur tertentu.
Adakah kanta TIR sama dengan penutup kaca pelindung?
Tidak. Optik sekunder dalaman dan penutup pelindung luar mempunyai fungsi berbeza, walaupun reka bentuk tertentu mungkin menggabungkannya. Kenal pasti komponen tepat yang dibekalkan. Mengganti penutup tidak menggantikan optik dalaman secara automatik, dan menanggalkan penutup bukan peningkatan optik yang diluluskan.
Bolehkah kanta TIR yang sama digunakan pada semua LED dengan watt sama?
Watt tidak menjamin keserasian sejagat. Pakej LED yang diluluskan, geometri pemancar, rujukan optik, susunan pelekap dan pemasangan lengkap semuanya penting. Dapatkan pengesahan padanan tepat, bukannya membuat pesanan hanya berdasarkan kuasa nominal yang sama.
Adakah kanta TIR sentiasa lebih baik daripada pemantul untuk lampu jalan?
Tidak. Bandingkan lampu lengkap yang dicadangkan dengan keperluan aplikasi. Teknologi optik, taburan, susunan mekanikal dan skop penyelenggaraan perlu dipertimbangkan bersama. Kelebihan kawalan alur dalam satu aplikasi bukan pemeringkatan umum semua luminair luar.
Bolehkah lampu jalan sedia ada ditambah baik dengan menukar kanta sahaja?
Jangan anggap begitu. Kanta lain boleh mengubah konfigurasi yang diluluskan dan prestasinya. Dapatkan kelulusan keserasian dan servis khusus produk sebelum sebarang pengubahsuaian. Panduan ini tidak membenarkan pembukaan, penggerudian, pelekatan atau pendawaian semula luminair, mahupun kerja pada peralatan bertenaga.
Apakah maklumat yang perlu disertakan dalam pertanyaan alat ganti optik?
Berikan model dan varian luminair, semakan atau rujukan siri yang tersedia, rujukan optik atau modul sedia ada, kuantiti diperlukan dan susunan servis. Terangkan masalah yang diperhatikan tanpa mengandaikan puncanya. Minta pembekal menentukan sempadan penggantian yang diluluskan, kandungan bekalan dan sekatan penggantian alternatif.
Minta konfigurasi pencahayaan yang sepadan
Inlux Solar telah menyiapkan 1,000+ projek di 60+ negara. Jumlah syarikat ini menerangkan kepentingan kebolehkesanan konfigurasi dalam kumpulan lampu projek; ia bukan bukti ujian bagi kanta tertentu. Untuk pencahayaan solar kawasan parkir komersial, mulakan dengan tapak dan tugas pencahayaan, kemudian kaitkan konfigurasi optik yang diluluskan dengan model terpilih.
Hantar lokasi projek, aplikasi, model lampu dicadangkan atau rujukan kumpulan lampu sedia ada, kuantiti dan susunan penyelenggaraan melalui pertanyaan konfigurasi optik Inlux Solar. Minta konfigurasi serta skop servis yang terpakai. Bekalan kanta TIR berasingan, keserasian pihak ketiga dan ketersediaan penggantian di tapak mesti disahkan untuk pertanyaan khusus itu, bukan diandaikan daripada panduan ini.
