Penarafan IK menerangkan perlindungan kepungan elektrik daripada hentaman mekanikal luaran dalam keadaan ujian yang ditetapkan. IK07 bersamaan 2 J, IK08 bersamaan 5 J, IK09 bersamaan 10 J dan IK10 bersamaan 20 J. Pindaan tahun 2021 kepada IEC 62262 turut merangkumi IK11 pada 50 J. Ini ialah pengelasan tenaga hentaman, bukan jaminan terhadap kecurian, perlanggaran kenderaan atau semua bentuk vandalisme.
Bagi pembeli lampu jalan solar, soalan yang berguna bukan sekadar nombor IK. Pembeli perlu mengetahui bahagian konfigurasi tepat yang diuji dan bukti yang menghubungkan hasil tersebut dengan peralatan yang ditawarkan. Panduan ini menyediakan rujukan kod dan kaedah praktikal membaca laporan. Ia tidak menetapkan penarafan IK yang belum disahkan kepada mana-mana model Inlux.
Jadual penarafan IK: kod dan tenaga hentaman
Rujukan di bawah merumuskan hubungan kod dengan tenaga dalam IEC 62262:2002 berserta Pindaan 1:2021. IK00 bermaksud perlindungan tidak ditetapkan di bawah pengelasan ini; ia tidak patut dipersembahkan sebagai keputusan ujian diperakui pada 0 J. Gunakan edisi yang ditetapkan untuk projek dan rujuk keperluan produk yang berkenaan.
| Kod IK | Tenaga hentaman |
|---|---|
| IK00 | Perlindungan tidak dikelaskan |
| IK01 | 0.14 J |
| IK02 | 0.2 J |
| IK03 | 0.35 J |
| IK04 | 0.5 J |
| IK05 | 0.7 J |
| IK06 | 1 J |
| IK07 | 2 J |
| IK08 | 5 J |
| IK09 | 10 J |
| IK10 | 20 J |
| IK11 | 50 J |
Penambahan IK11 didokumenkan dalam pratonton pindaan IEC bagi kod hentaman. Oleh itu, jadual lama yang berakhir pada IK10 tidak lengkap bagi pengelasan yang dipinda. Ini tidak bermaksud setiap lampu luar memerlukan IK11 atau laporan lama pembekal boleh dikelaskan semula secara automatik.
IK08, IK09 dan IK10: bandingkan tenaga tanpa membuat tuntutan berlebihan
Tenaga meningkat daripada 5 J kepada 10 J dan kemudian 20 J. IK10 mewakili empat kali tenaga hentaman yang ditetapkan bagi IK08; ia tidak membuktikan hayat perkhidmatan empat kali lebih panjang atau ketahanan terhadap empat kali lebih banyak serangan. Bentuk objek penghentam, lokasi hentaman, pemasangan dan prosedur ujian juga penting.
Untuk pemahaman sahaja, tenaga keupayaan graviti ialah kira-kira E = m × g × h. Jisim 5 kg yang jatuh sejauh 0.4 m mewakili kira-kira 19.6 J menggunakan g = 9.81 m/s². Pengiraan ini menerangkan magnitud tenaga; ia bukan arahan ujian jatuhan atau pengganti radas yang ditetapkan. Jangan memukul peralatan yang telah dipasang atau dibekalkan kuasa untuk menyemak tuntutan dalam risalah.
Kod yang lebih tinggi boleh berguna jika pendedahan hentaman yang dinilai memerlukannya. Namun, memesan nombor tertinggi tanpa mengenal pasti kepungan yang rentan boleh menyebabkan pembelian perlindungan yang salah. Perumah lampu yang kukuh tidak dengan sendirinya membuktikan ketahanan kabinet bateri yang mudah dicapai atau aksesori kawalan yang terdedah.
Baca skop yang diuji sebelum menerima nombor penarafan

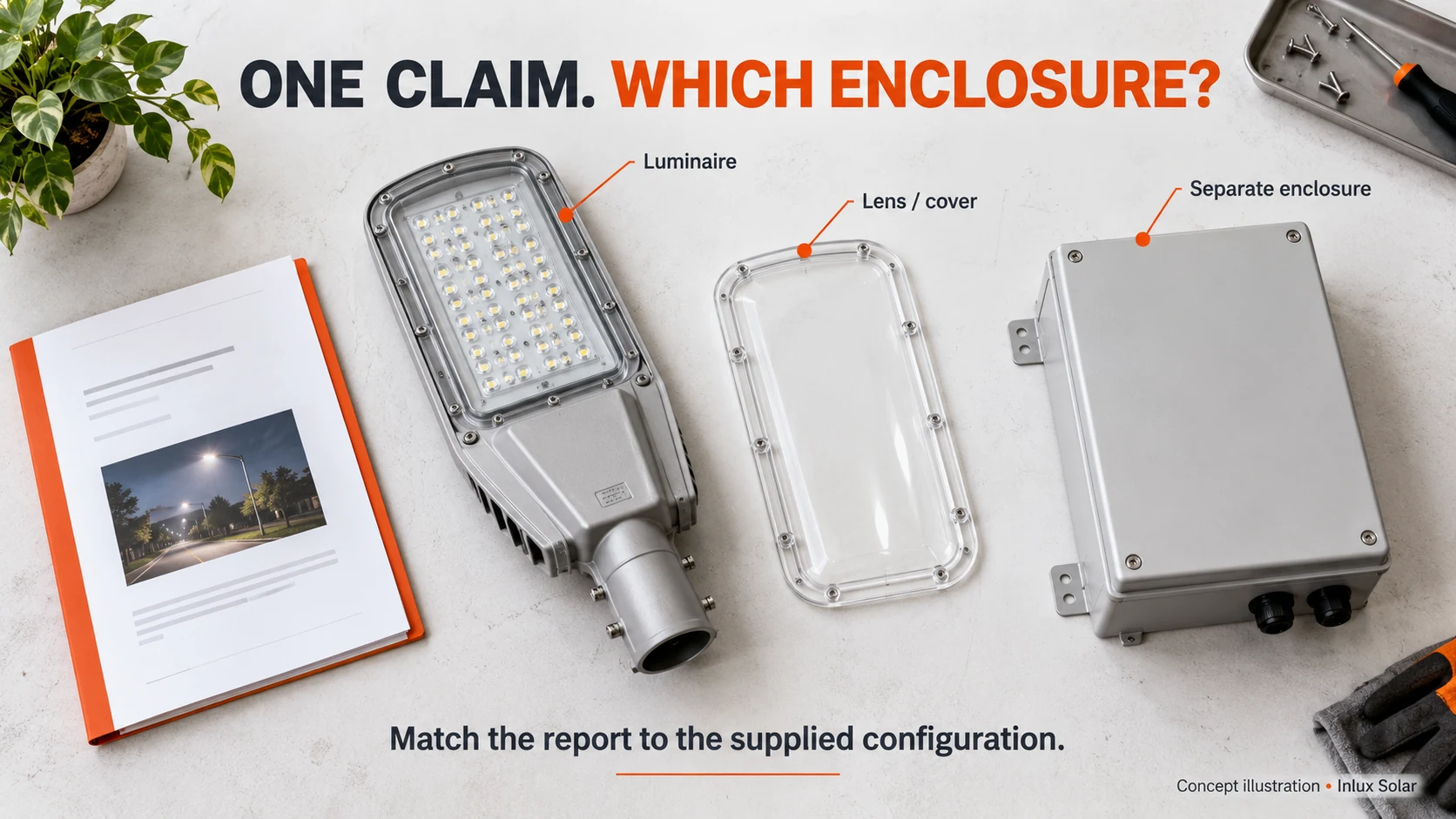

Sistem pencahayaan solar mengandungi pelbagai bahagian. Bergantung pada seni binanya, kepala lampu, kanta, kepungan bateri dan kawalan boleh digabungkan atau diasingkan. Tanya kepungan atau bahagian yang diliputi laporan. Jangan pindahkan keputusan badan logam kepada kanta lain, daripada satu saiz perumah kepada saiz lain, atau daripada lampu kepada keseluruhan pemasangan tiang dan panel tanpa bukti sokongan.
Gunakan matriks semakan ini apabila tawaran mengandungi tuntutan IK. Ini ialah kaedah kawalan dokumen untuk pembeli, bukan salinan prosedur makmal atau pengisytiharan pematuhan.
| Soalan tentang laporan | Perkara untuk dipadankan dengan tawaran | Sebab menangguhkan penerimaan tuntutan |
|---|---|---|
| Bolehkah sampel dikenal pasti? | Model, semakan konfigurasi dan gambar berkaitan | Laporan menerangkan kepungan berbeza atau tidak dikenal pasti |
| Bahagian manakah yang diliputi? | Perumah, kanta, penutup dan sebarang kepungan dengan tuntutan berasingan | Keputusan terhad dipersembahkan sebagai perlindungan seluruh sistem |
| Apakah asas ujian yang dinyatakan? | Edisi piawaian, kaedah ujian dan tenaga yang dinyatakan | Kod pemasaran dipaparkan tanpa asas ujian yang boleh dijejak |
| Apakah keputusannya? | Pemerhatian direkodkan, kriteria penerimaan dan kesimpulan | Susunan ujian ditunjukkan tetapi keputusan tiada |
| Adakah binaan yang dibekalkan berubah? | Bahan kanta, perumah, pengikat dan susunan pemasangan | Varian yang ditawarkan berbeza tanpa penjelasan hubungannya dengan bukti |
Nama makmal yang tidak dikenali tidak semestinya bermaksud keputusan gagal, dan logo yang dikenali bukan bukti yang mencukupi. Semak identiti dan skop laporan melalui saluran pengesahan biasa pihak pengeluar laporan, jika tersedia. Simpan rujukan laporan yang diterima bersama rekod konfigurasi, bukan bergantung hanya pada tangkap layar dalam sebut harga.
Bezakan IK daripada IP, perlindungan kecurian dan reka bentuk struktur
IP berkaitan perlindungan kemasukan; IK berkaitan hentaman mekanikal luaran. Kedua-duanya tidak menggantikan penilaian kakisan, reka bentuk beban angin, kelulusan asas atau susunan antikecurian. Pernyataan seperti IP66/IK10 mengandungi dua tuntutan berbeza yang perlu disokong bagi peralatan berkaitan.
Untuk memilih perlindungan berdasarkan tapak dan merangka syarat tender, gunakan panduan pemilihan IP dan IKsedia ada. Peranan artikel ini lebih khusus: menerangkan nombor dan menyemak sama ada laporan menyokong kepungan yang ditawarkan. Ia tidak menggantikan proses pemilihan tersebut.
Ketahanan hentaman bukan alasan untuk membiarkan peralatan terdedah kepada penanggalan. Semak konfigurasi pencahayaan Inlux All-in-One bersama konfigurasi pencahayaan Inlux All-in-Two, dengan membandingkan susunan sebenar dan lokasi bahagian yang boleh dicapai. Seni bina sahaja tidak menetapkan kelas IK.
Hubungkan bukti yang diterima dengan penghantaran dan penyelenggaraan
Bayangkan pesanan hipotesis yang sampel diluluskannya menggunakan satu binaan kanta, tetapi penghantaran menggunakan binaan lain. Kod IK bercetak mungkin tidak berubah, namun kaitannya dengan bukti perlu disemak. Minta pernyataan perubahan dan asas mengekalkan tuntutan sebelum menerima penggantian. Jangan menganggap perubahan bahan lulus atau gagal tanpa penilaian.
Sebagai konteks skala perolehan, rujukan projek Inlux Solar Bamako yang disahkan merekodkan 3,162 unit. Kuantiti itu menunjukkan pentingnya kebolehjejakan konfigurasi sepanjang pelaksanaan; ia bukan bukti keputusan IK atau ujian hentaman dalam projek tersebut. Tiada prestasi hentaman khusus projek dituntut di sini.
Semasa penghantaran, padankan pengenal peralatan dan butiran binaan berkaitan dengan dokumen yang diluluskan. Semasa penyelenggaraan, rekodkan penutup atau kanta gantian dan gunakan bahagian yang diluluskan. Pemeriksaan penerimaan bukan ujian pensijilan hentaman, dan alat ganti yang muat secara fizikal tidak semestinya setara dengan binaan yang diuji.
Soalan pembeli tentang penarafan IK
Apakah maksud penarafan IK?
Ia ialah pengelasan perlindungan kepungan daripada hentaman mekanikal luaran. Baca kod bersama konfigurasi yang diuji, skop laporan dan piawaian berkenaan. Ia bukan skor ketahanan umum bagi setiap komponen dalam pemasangan pencahayaan solar.
Apakah maksud IK07 berbanding IK08?
IK07 bersamaan 2 J dan IK08 bersamaan 5 J. Perbezaannya ialah tenaga hentaman yang ditetapkan, bukan perbezaan tahun penggunaan yang dijamin. Pilih perlindungan yang diperlukan melalui penilaian tapak dan keperluan peralatan berkenaan.
Adakah IK10 penarafan IK tertinggi?
Tidak dalam pengelasan yang dipinda pada 2021: IK11 bersamaan 50 J, melebihi IK10 pada 20 J. Ketersediaan dan kesesuaian bergantung pada peralatan. Jangan menuntut atau mengiklankan IK11 bagi lampu jalan tanpa keperluan berkaitan dan bukti sokongan.
Adakah lampu jalan IK10 kebal vandalisme?
Tidak. IK10 ialah pengelasan hentaman dalam keadaan yang ditetapkan. Ia tidak membuktikan ketahanan terhadap kecurian, pemotongan, serangan berulang, hentaman kenderaan atau setiap objek yang dibaling. Strategi perlindungan tapak mesti menangani risiko tersebut secara berasingan.
Adakah penarafan IP66 turut membuktikan ketahanan hentaman?
Tidak. Penarafan perlindungan kemasukan tidak menetapkan kelas IK. Jika kedua-dua perlindungan diperlukan, kenal pasti kedua-dua tuntutan dan sahkan bukti bagi kepungan berkaitan. Jangan menyimpulkan satu kod daripada kod yang lain.
Bolehkah saya menguji pematuhan IK dengan memukul sampel sendiri?
Pukulan sembarangan tidak membuktikan pematuhan dan boleh menimbulkan bahaya keselamatan. Jika ujian diperlukan, gunakan organisasi ujian yang kompeten dan prosedur berkenaan. Kakitangan perolehan perlu menyemak laporan dan konfigurasi dibekalkan, bukannya mereka-reka ujian hentaman.
Bincangkan keperluan kepungan projek anda
Sertakan lokasi pemasangan, susunan pemasangan, peralatan yang boleh dicapai, jangkaan pendedahan hentaman dan sebarang keperluan IK yang ditetapkan bersama pertanyaan anda. Kenal pasti model atau konfigurasi tepat yang dipertimbangkan. Tanya Inlux Solar tentang keperluan kepungan projek supaya perlindungan yang diperlukan dapat dibezakan daripada bukti yang terpakai kepada peralatan yang ditawarkan.
