Mode de protection du BMS dans les lampadaires solaires : Étapes de réinitialisation + liste de contrôle de la prévention

L'histoire du terrain (pourquoi c'est important)

Un site semble parfait lors de la mise en service. Puis une semaine nuageuse arrive. Quelques lampadaires solaires s'éteignent et ne se rétablissent pas, même lorsque le soleil revient. L'équipe pense que la batterie est morte, mais dans de nombreux cas, c'est la batterie qui est en cause. Mode de protection du BMS fait son travail en coupant le paquet pour éviter les dommages cellulaires. La différence entre une guérison rapide et un conflit de plusieurs mois réside dans votre compréhension de ce qu'est la guérison. ce qui a déclenché la protection et si votre processus d'appel d'offres/de commissionnement a recueilli les bonnes preuves.

A retenir (TL;DR)

• Le mode de protection du BMS est généralement déclenché par surdécharge, surintensité/ court-circuit, limites de température, ou défauts de charge-et non un “échec aléatoire”.”
• La plupart des paquets “morts” se rétablissent avec une flux de travail de la réinitialisation sécuriséeLes mesures à prendre sont les suivantes : isoler la charge → confirmer la fenêtre de température → appliquer la source de charge correcte → vérifier la charge → rétablir le fonctionnement normal.
• Le froid peut bloquer la charge. De nombreux systèmes LiFePO4 n'autorisent la charge qu'à partir d'une température minimale.ne pas forcer.
• La répétition des seuils de BMS indique généralement échec du dimensionnement (SOC walk-down), Il peut s'agir d'un mauvais profil de gradation, d'une mauvaise orientation du système photovoltaïque ou de lacunes dans la mise en service.
• Le rendre sûr pour les marchés publics : exiger utilisable Wh, Seuils BMS, coupure de charge à basse température, journaux d'événements et photos des preuves de la remise.

Commencez ici (interne) : Modes de défaillance courants (Guide) - Liste de contrôle pour les appels d'offres - Liste de contrôle pour l'installation et la mise en service - Solar Street Light Buyer’s Guide Hub - Dossier d'appel d'offres gratuit (Fiche de saisie du projet) - vendor due-diligence checklist

Figure - Arbre de décision (mode de protection de la GTB)

Que signifie le “mode de protection BMS” dans l'éclairage public solaire ?

Un système de gestion de la batterie (BMS) protège les cellules LiFePO4 des conditions qui réduisent la durée de vie ou créent des risques pour la sécurité. Lorsqu'un seuil est franchi, le BMS peut déconnecter les voies de charge et/ou de décharge, ce qui donne l'impression que la batterie est “morte”.”

Dans le cas des lampadaires solaires, les déclencheurs de protection sont généralement liés aux conditions réelles du projet : longues périodes nuageuses, mauvais profil de gradation, système photovoltaïque sous-dimensionné, mauvaise orientation des panneaux, nuits froides, infiltration d'eau, harnais endommagés ou courts-circuits accidentels pendant la maintenance.

Si vous souhaitez vous familiariser avec le flux d'énergie au niveau du système (PV → contrôleur/MPPT → LiFePO4 → pilote/logique LED), commencez ici : Comment fonctionne le lampadaire solaire. Pour un dépannage pratique qui recoupe les symptômes du BMS, voir : Comment réparer les lampes solaires.

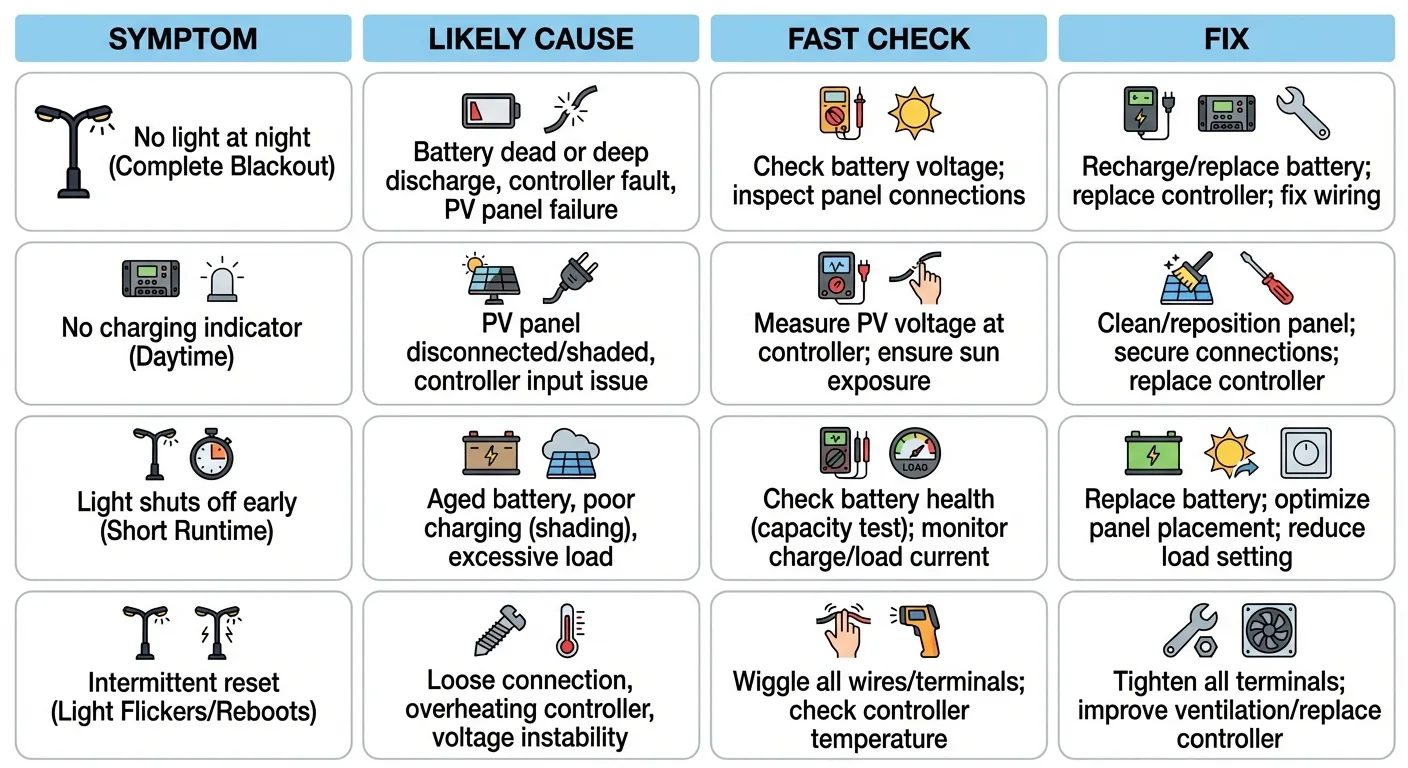

Figure 1 - Symptôme → Cause → Solution (matrice de triage rapide)

Symptômes typiques sur le terrain

• Pas de lumière la nuit + indicateur de lumière du jour normal → problème probable de logique de commande, de capteur ou de profil de gradation.
• Pas d'indicateur de charge même au soleil → il peut s'agir d'un câblage/polarité PV, d'un défaut du régulateur ou d'un blocage de la charge par le BMS (température/verrouillage).
• La lumière fonctionne 1 à 2 heures puis s'éteint → baisse progressive de l'état de charge (SOC) / sous-dimensionnement / consommation supérieure à celle annoncée.
• Réinitialisations intermittentes → faisceau mal fixé, infiltration d'eau, corrosion des connecteurs, surintensité de courte durée.

Les 6 déclencheurs qui mettent le plus souvent les lampes solaires sous protection BMS

1) Surdécharge (la cause du “système mort” du #1 après des semaines nuageuses)

Lorsque l'énergie utilisable est consommée plus rapidement qu'elle ne peut être reconstituée, l'état de charge de la batterie (SOC) “descend” de jour en jour jusqu'à ce que le BMS coupe la décharge pour protéger les cellules.

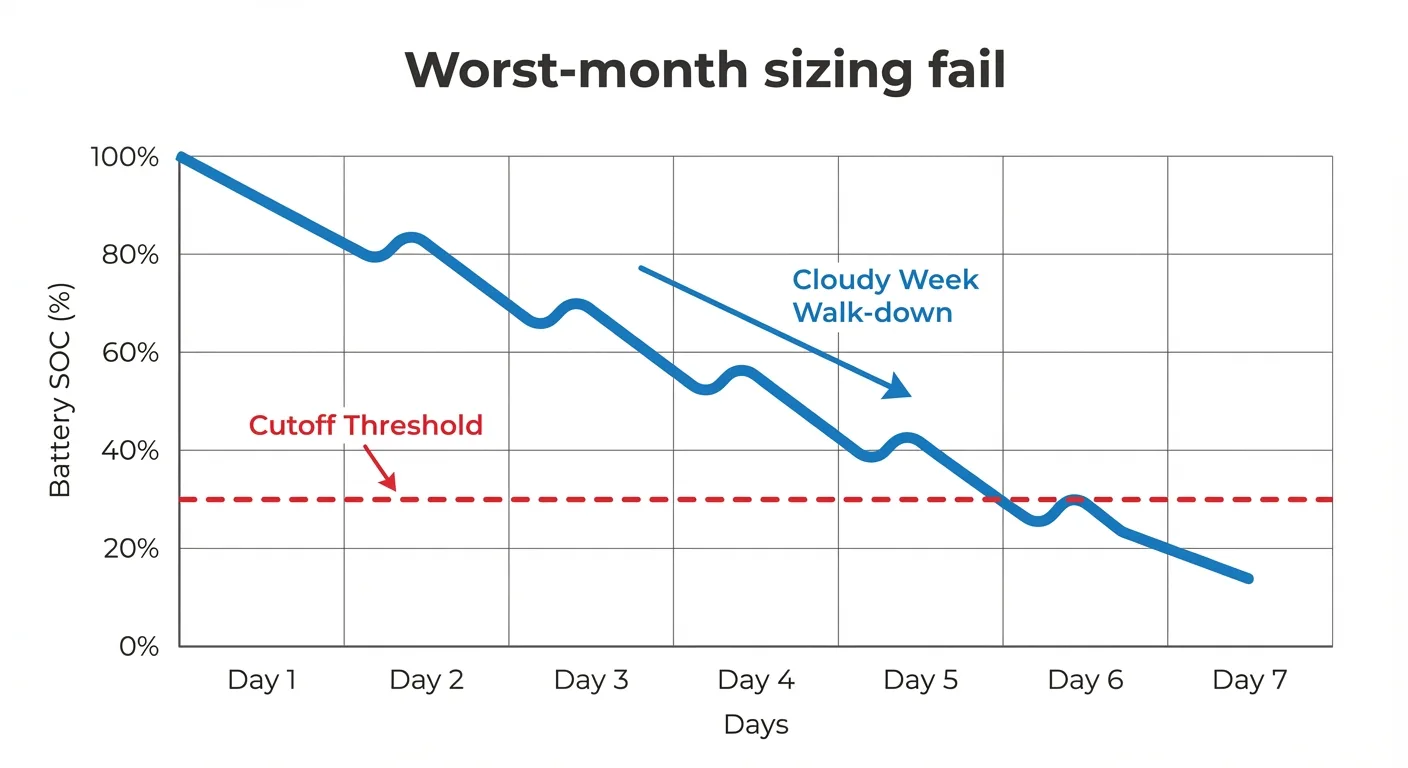

Figure 2 - Visite guidée du SOC (échec du dimensionnement au pire des mois)

Correction de l'appel d'offres : exiger un budget énergétique vérifiable et une vérification de l'équilibre du mois le plus défavorable. Utilisation : Les incontournables des RFQ/BOQ.

2) Coupure de charge à basse température

De nombreux systèmes LiFePO4 limitent la charge en dessous d'une température minimale pour éviter les dommages. Si la charge est bloquée, le système peut ne pas se rétablir même lorsque la lumière du soleil revient, jusqu'à ce que la batterie se réchauffe dans une fenêtre de charge autorisée.

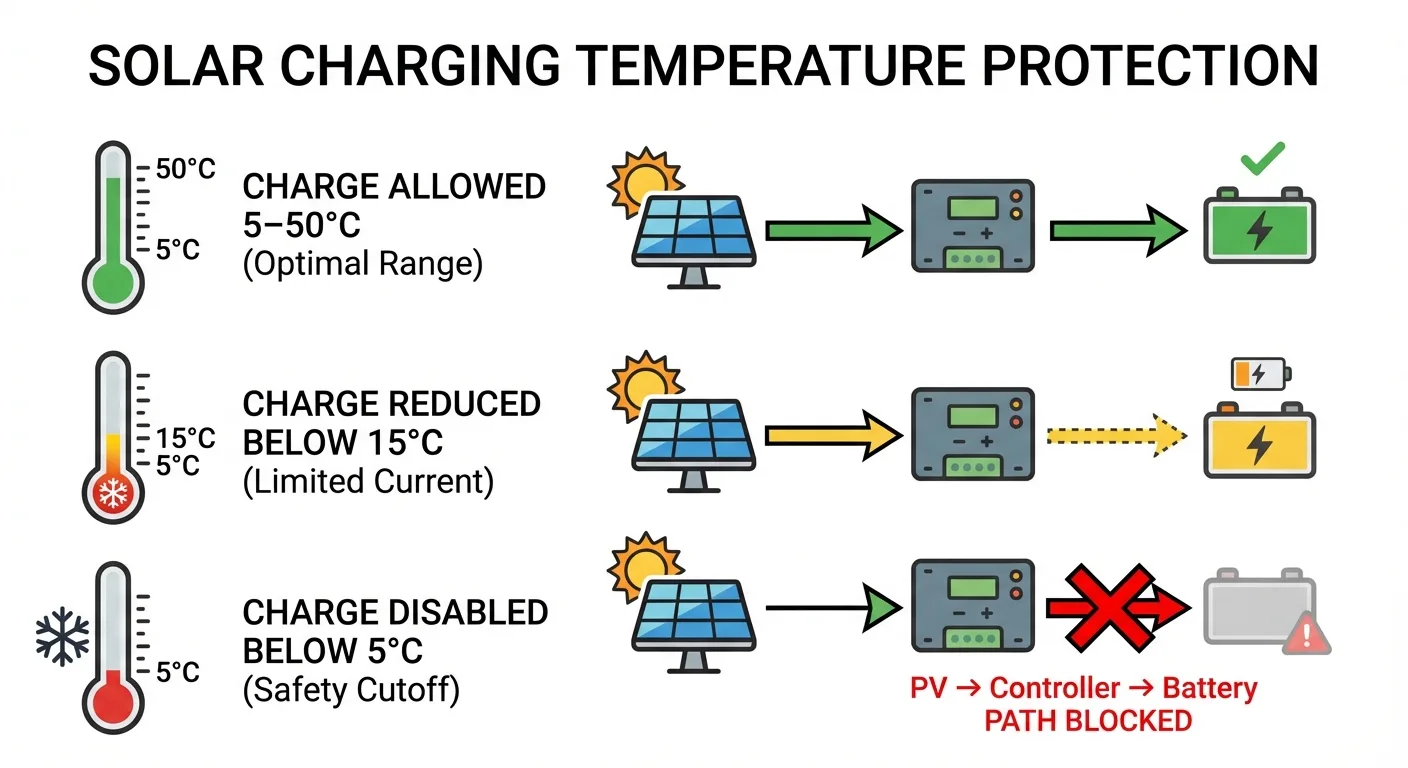

Figure 3 - Coupure de charge à basse température (aspect)

Références externes : Victron : Limites de température de fonctionnement des piles au lithium - Université des batteries : Lignes directrices sur le chargement du lithium - Université de la batterie : Chargement à haute/basse température

3) Surintensité / court-circuit

Des câbles pincés, une polarité incorrecte, une infiltration d'eau ou un connecteur endommagé peuvent provoquer de brèves pointes de courant qui déclenchent la protection du système de gestion des bâtiments. Il s'agit souvent de problèmes liés à l'installation et à la gestion des câbles : Liste de contrôle pour l'installation et la mise en service.

4) Défaut du chargeur/contrôleur ou mauvais câblage

Si l'entrée PV n'atteint pas le contrôleur, ou si la sortie du contrôleur n'atteint pas le pack, le système ne peut pas se rétablir. Commencez toujours par vérifier les éléments les plus simples : La propreté/orientation du PV, l'emplacement des connecteurs, la polarité et les dommages visibles. Voir aussi : Les lampes solaires ont-elles besoin de la lumière directe du soleil ?

5) Déséquilibre cellulaire / dérive du seuil de protection

Le vieillissement des cellules, les décharges profondes répétées et le stress thermique peuvent accroître le déséquilibre. Le BMS peut se déclencher plus tôt pour protéger le groupe de cellules le plus faible. La prévention est moins coûteuse que la récupération : maintenez le SOC hors de la “zone inférieure” grâce à des profils de dimensionnement et de gradation corrects. Référence de l'acheteur : Durée de vie des batteries LiFePO4 (Guide de l'acheteur).

6) La pénétration de l'eau et la corrosion (l'accélérateur silencieux)

Les infiltrations d'eau peuvent transformer des surtensions/courants occasionnels en défauts persistants. C'est pourquoi les preuves de mise en service doivent inclure des photos des presse-étoupes, des joints et des boîtiers. A partir de : Liste de contrôle pour la mise en service.

Processus de réinitialisation sécurisé (projets d'éclairage public solaire)

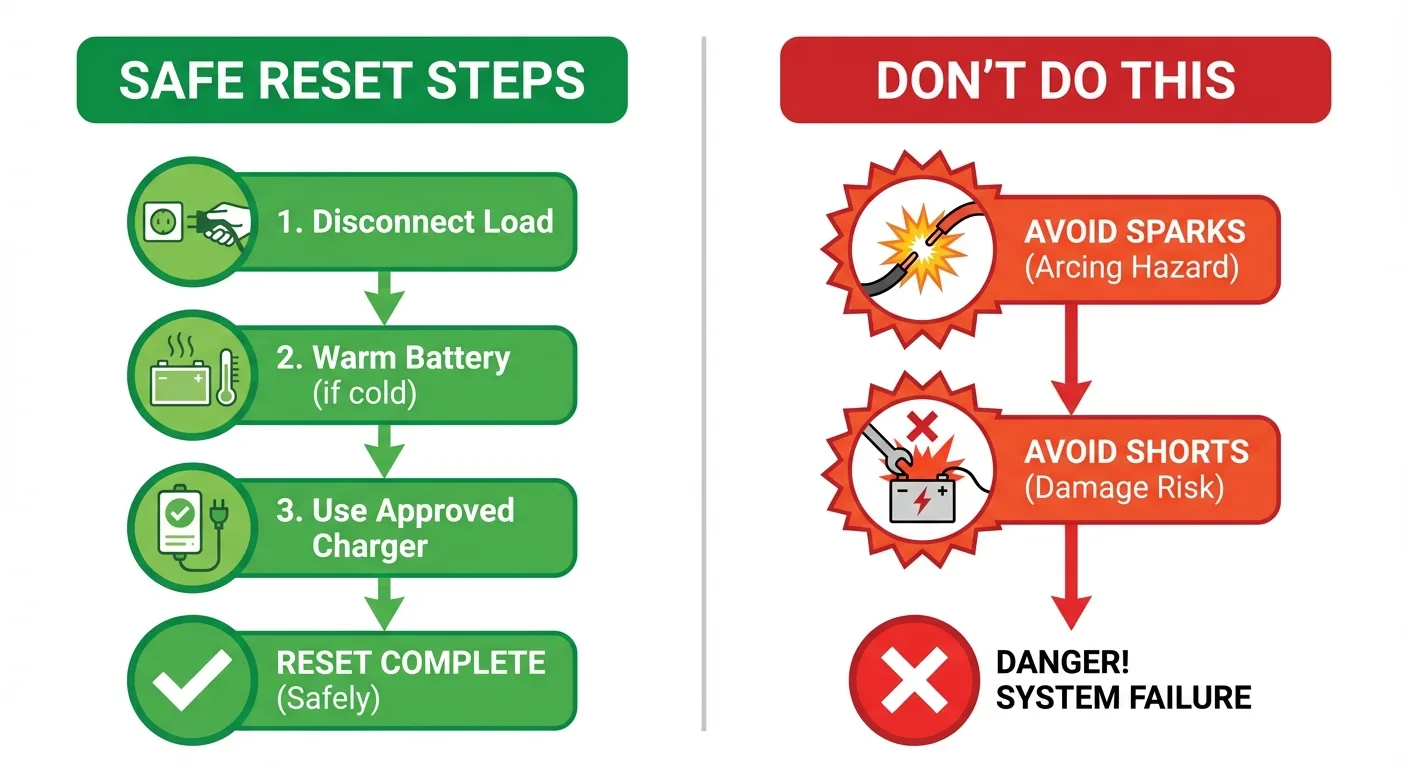

Figure 4 - Flux de réinitialisation sécurisée (à faire / à ne pas faire)

Note de sécurité importante : N'ouvrez pas les batteries scellées et ne contournez pas les dispositifs de protection. Si le projet nécessite des travaux électriques au-delà des vérifications normales de mise en service, faites appel à des techniciens qualifiés.

Étape 1 - Confirmer que la température se situe dans la fenêtre de charge autorisée

• Si la batterie est froide, laissez-la se réchauffer naturellement (ou utilisez un système de chauffage de l'enceinte approuvé, le cas échéant) avant de tenter de la récupérer.
• N'essayez pas de charger en dessous du seuil minimum recommandé par la conception de la batterie/BMS.

Étape 2 - Isolez les charges et éliminez les “drains parasites”.”

• Déconnectez l'entrée de la charge d'éclairage/du pilote si votre architecture permet une isolation sûre.
• Laisser le système isolé pendant une courte période afin que le système de gestion des bâtiments puisse quitter certains états de verrouillage (en fonction de la conception).

Étape 3 - Appliquer la source de charge correcte (PV d'abord, chargeur approuvé si spécifié)

• S'assurer que les connecteurs PV sont bien en place, que la polarité est correcte et que le panneau est propre et orienté correctement.
• Si votre système comprend une procédure approuvée pour le chargeur de service, suivez-la à la lettre (évitez les fournitures improvisées).

Étape 4 - Vérifier le comportement de charge et seulement ensuite rétablir la charge

• Recherchez des indicateurs/journaux de charge stables (en fonction du contrôleur).
• Rétablir la charge une fois que la tension du pack/SOC est en sécurité au-dessus du seuil de coupure.

Étape 5 - Si la récupération de la batterie morte est nécessaire, traitez-la comme un cas de sécurité contrôlé.

Lorsqu'une batterie est profondément déchargée, un comportement de précharge sûr et des protections du chargeur sont importants. Cette note de TI explique pourquoi la “charge de la batterie morte” nécessite une logique de protection correcte : Texas Instruments : Sécurité de la charge des batteries mortes.

Après la récupération, documentez l'événement (date, conditions météorologiques, comportement du SOC, profil de gradation). Si cela se produit à plusieurs reprises, il ne s'agit presque jamais d'une “malchance”, mais d'un problème d'hypothèses. Utilisez le guide des modes de défaillance comme liste de contrôle : Modes de défaillance courants.

Comment éviter les coupures répétées du système de gestion des bâtiments (contrôles de l'approvisionnement et de la mise en service)

1) Arrêter le sous-dimensionnement : exiger des Wh utilisables, et non des watts marketing

• Exiger un Fiche de budget énergétique (Wavg et Wh/night) liées à un profil de gradation déclaré.
• Exiger un Bilan de santé de la recharge du mois le plus défavorable pour éviter que SOC ne se retire.
• Exigence déclarée facteur d'énergie utilisable (et pas seulement la capacité nominale).

Utiliser : Les incontournables des RFQ/BOQ et Fiche d'entrée du projet.

2) Commission comme vous l'entendez (photos + cartographie sérielle + enregistrement des paramètres)

• Vérification de l'orientation, de l'inclinaison et de l'ombrage des panneaux photovoltaïques
• Mappage série-pôle
• Enregistrement du profil de gradation et des paramètres du capteur
• Photos de preuves d'étanchéité/de presse-étoupe

Liste de contrôle pour le transfert des responsabilités : Liste de contrôle pour l'installation et la mise en service.

3) Inclure un champ d'application clair de la garantie par composant

La répétition des seuils crée des conflits : “problème de batterie” ou “problème de taille ou d'installation”. Pour éviter cela, il convient de définir le champ d'application et les exigences en matière de preuves dans l'appel d'offres. Commencez à partir de : Guide de l'acheteur.

Figure 5 - Liste de contrôle des preuves de l'offre et de l'acceptation (copier/coller)

Copier/coller de la clause de l'appel d'offres :

“Le soumissionnaire indiquera l'énergie utilisable (Wh) et les hypothèses utilisées (profil de gradation, heures, vérification de l'équilibre de la recharge du mois le plus défavorable). Le soumissionnaire indiquera les seuils de protection du BMS (surdécharge, surintensité, coupures de température) et la politique de charge à basse température. Le soumissionnaire fournira les preuves de la mise en service : cartographie de série, enregistrement des paramètres, photos de l'orientation du système photovoltaïque, photos du scellement/du presse-étoupe et liste de contrôle de l'acceptation”.”

Si vous avez également besoin de liens contextuels vers les produits pour les soumissionnaires, dirigez-les vers vos pages de catégories et de modèles : Lampes solaires tout-en-un - Série SIRIUS - Série GALAXY

FAQ (projets et opérations)
